उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUAN |
प्रमाणन: | CE,ISO,UV |
मॉडल संख्या: | 2200x6000 मिमी |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | 6000-25000USD |
पैकेजिंग विवरण: | लकड़ी का बक्सा |
प्रसव के समय: | 25 दिन |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 50 सेट |
नाम: | गैन्ट्री सीएनसी लौ और प्लाज्मा काटना मशीन | मोटर प्रकार: | मोटर प्रकार |
---|---|---|---|
वोल्टेज: | 220V/380V | लागू औद्योगिक: | विनिर्माण संयंत्र |
नियंत्रण प्रणाली: | फास्टकैम या अनुकूलित | काटने की सामग्री: | धातु स्टेनलेस स्टील कार्बन स्टील एल्यूमिनियम |
हाई लाइट: | 6000 मिमी / मिनट एयर प्लाज्मा काटने की मशीन,उल एयर प्लाज्मा काटने की मशीन,12 मीटर प्लाज्मा चाप काटने के उपकरण |

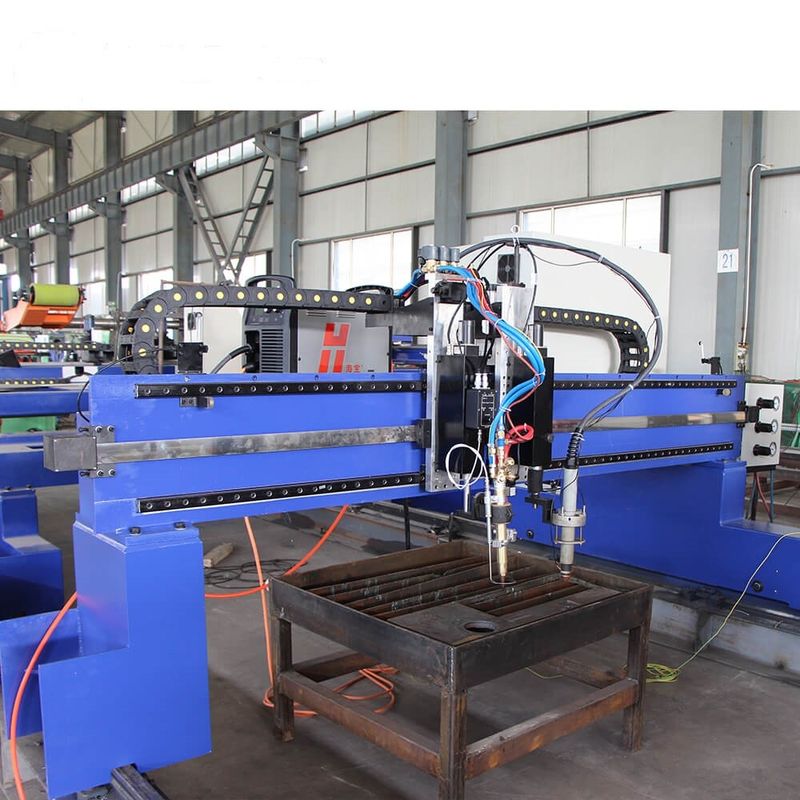

12 मीटर के लिए गैन्ट्री सीएनसी लौ और प्लाज्मा काटने की मशीन
हेवी-ड्यूटी गैन्ट्री-प्रकार फ्रेम संरचना, बीम एक बॉक्स-प्रकार वेल्डेड संरचना, कोई विरूपण, उच्च दक्षता द्विपक्षीय ड्राइव, कॉम्पैक्ट संरचना, समग्र तड़के को गोद लेती है, पूरी तरह से वेल्डिंग तनाव, मोटी और वायुमंडलीय उपस्थिति, स्थिर और विश्वसनीय प्रदर्शन को समाप्त करती है, जो काटने की मशीन उद्योग में सबसे मानक है।3m, 4m, 5m, 6m|8m और अन्य विशिष्टताओं के पार्श्व स्पैन के साथ एक सार्वभौमिक सीएनसी काटने की मशीन, दोनों द्विपक्षीय ड्राइव, डबल-अक्ष रैखिक गाइड, पार्श्व गेज 4m के लिए मानक, प्रभावी काटने की सीमा: 3.2m अनुदैर्ध्य रेल लंबाई हो सकती है स्वचालित प्रज्वलन के साथ अनुकूलित, एकल लौ या एकल प्लाज्मा काटने की विधि;इसे लौ और प्लाज्मा कटिंग मोड में भी जोड़ा जा सकता है।अनुदैर्ध्य रेल की लंबाई 2 मीटर प्रति खंड है।लंबी रेल को उपयोगकर्ता की आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है और बीम की अवधि को चौड़ा किया जा सकता है।उपयोगकर्ता की आवश्यकताओं के अनुसार कई मशालों या बेवेल को काटा जा सकता है।
पैरामीटर:
मद | विनिर्देश | ||||
क्षैतिज ट्रैक स्थान (मिमी) | 3000 | 4000 | 5000 | 6000 | 7000 |
प्रभावी काटने की चौड़ाई (मिमी) | २२०० | 3200 | 4200 | 5200 | 6200 |
कुल मिलाकर चौड़ाई (मिमी) | 3800 | 4800 | 5800 | 6800 | 7800 |
काटना मोड | केवल लौ, केवल प्लाज्मा, लौ और प्लाज्मा | ||||
ड्राइविंग विधि | एक्स और वाई कुल्हाड़ियों के लिए रैक और पिनियन ड्राइव | ||||
चालन अवस्था | डबल साइड ड्राइविंग | ||||
लौ काटने की मोटाई | 6-200 मिमी | ||||
प्लाज्मा काटने की मोटाई | 0-50 मिमी (प्लाज्मा पावर स्रोत के अनुसार) | ||||
काटने की गति | 0-6000 मिमी / मिनट | ||||
खाली स्ट्रोक गति | 0-10000 मिमी / मिनट | ||||
स्वचालित ऊंचाई नियंत्रक | लौ काटने के लिए कैपेसिटिव ऊंचाई नियंत्रण | ||||
प्लाज्मा काटने के लिए चाप वोल्टेज ऊंचाई नियंत्रण |
अनुप्रयोग
इस मशीन का उपयोग मुख्य रूप से बड़े पैनलों की सटीक कटिंग के लिए किया जाता है।यह उच्च दक्षता और ऊर्जा की बचत के साथ एक प्रकार का काटने और काटने वाला उपकरण है, जो स्टील प्लेटों की उपयोग दर और काटने की दक्षता में काफी सुधार कर सकता है।यह मशीन लंबे समय तक बिना रुके लगातार काम कर सकती है।यह कम कार्बन स्टील (लौ काटने) और अलौह धातुओं (प्लाज्मा काटने) जैसे उच्च कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम, तांबा, आदि को काट सकता है। इसका व्यापक रूप से मशीनरी, ऑटोमोबाइल, जहाज निर्माण, पेट्रोकेमिकल, सैन्य, धातु विज्ञान में उपयोग किया जाता है। , एयरोस्पेस, बॉयलर, दबाव पोत, और अन्य उद्योग।ईएल, लोकोमोटिव, आदि। हमारे सीएनसी काटने की मशीन के सभी विनिर्देशों और घटकों को अनुरोध पर अनुकूलित किया जा सकता है।एक सीएनसी काटने की मशीन निर्माता और आपूर्तिकर्ता के रूप में, हम सीएनसी काटने की मशीन, लौ-काटने की मशीन, पानी के नीचे प्लाज्मा काटने की मशीन। डेस्कटॉप सीएनसी काटने की मशीन, और अधिक सीएनसी मशीनों की पेशकश करते हैं।हमारे उत्पाद ISO9001 और CE प्रमाणित हैं और यूरोप और दक्षिण पूर्व एशिया के कई देशों में निर्यात किए जाते हैं। हमारे पास भूमि, समुद्र और वायु द्वारा सुविधाजनक परिवहन सुविधाओं तक पहुंच है।
रैक संरचना
क्रॉस बीम जर्मन मेसेल तकनीक और गैन्ट्री फ्रेम को अपनाता है, जो मरोड़ को बेहतर तरीके से खत्म कर सकता है।क्रॉसबीम बॉक्स स्टील संरचना की एक गैर-आयताकार ट्यूब संरचना है।वेल्डिंग के बाद, आंतरिक तनाव को खत्म करने के लिए इसे पूरी तरह से बंद कर दिया जाता है ताकि यह लंबे समय तक उपयोग में ख़राब न हो।स्थिर फ्रेम संरचना काटने की सटीकता को उच्च और काटने की गति को तेज बनाती है।
|
|
मार्गदर्शक

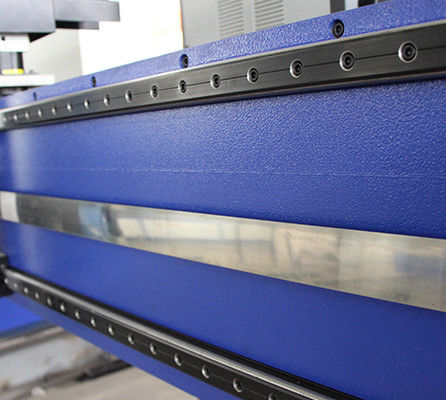

एक क्षैतिज गाइडवे उच्च परिशुद्धता और अच्छे मार्गदर्शन के साथ घरेलू या आयातित डबल एक्सल कोर लीनियर गाइडवे को अपनाता है।
विशेष धातु से बनी पीसने वाली सतह के साथ अनुदैर्ध्य गाइड रेल में उच्च यांत्रिक सटीकता और पहनने के प्रतिरोध होते हैं।
|
|
सर्वो ड्राइव सिस्टम
हम पैनासोनिक सर्वो ड्राइव सिस्टम का उपयोग करते हैं, जिसमें चरित्र स्थिति का पता लगाने, उच्च परिशुद्धता और लघु त्वरण समय का कार्य होता है।ड्राइव सिस्टम जापानी मूल ग्रहीय रेड्यूसर को अपनाता है, जिसकी इनपुट और आउटपुट त्रुटियां केवल 16 आर्क हैं।इस बीच, अनुप्रस्थ और अनुदैर्ध्य गियर ट्रांसमिशन संरचना में, सीएनसी सिस्टम द्वारा जारी निर्देशों को सटीक रूप से निष्पादित करने के लिए ट्रांसमिशन संरचना को सक्षम करने के लिए एक स्वचालित निकासी क्षतिपूर्ति उपकरण जोड़ा जाता है।
|
|
मैकेनिकल ट्रांसमिशन डिवाइस
सभी मैकेनिकल ट्रांसमिशन सिस्टम राष्ट्रीय मानक के ग्रेड 7 की मशीनिंग सटीकता के साथ सटीक गियर और रैक की मेशिंग को अपनाते हैं।
|
|
नेस्टिंग सॉफ्टवेयर
शीट मेटल की उपयोगिता दर, कटिंग दक्षता में सुधार के लिए कॉमन एज, ब्रिज, कंटीन्यूअस कटिंग, माइक्रो-कनेक्शन और अन्य कटिंग प्रोसेस चुनें।
|
|
ऑपरेटिंग सिस्टम
शंघाई जियाओतोंग विश्वविद्यालय या उपयोगकर्ताओं द्वारा नामित अन्य विश्व स्तरीय प्रणालियों के शीर्ष ऑपरेटिंग सिस्टम का उपयोग करते हुए, इसमें एक बहुभाषी मेनू फ़ंक्शन, स्थिर और विश्वसनीय, उच्च नियंत्रण सटीकता, पावर ब्रेकप्वाइंट की मेमोरी सुरक्षा आदि है।
|
|
मशाल उठाने वाला उपकरण काटना
मशाल उठाने वाले रैक काटने का उपयोग काटने वाली मशाल के स्वचालित उठाने का एहसास करने के लिए किया जाता है।एक भारी काटने वाली मशाल का उठाने वाला शरीर गाइड एक्सल के बीच रैखिक असर के आंदोलन के माध्यम से गेज के ऊपरी और निचले आंदोलन को महसूस करता है।टॉर्च सीट में 360-डिग्री एंटी-टकराव फ़ंक्शन भी है और पूरे कार्य क्षेत्र में मशाल की सुरक्षा की रक्षा करता है।पूरे भारी काटने वाले मशाल उठाने वाले शरीर में तीन उठाने के तरीके हैं: मैनुअल, इलेक्ट्रिक और स्वचालित।
|
|
दबाव नापने का यंत्र और राहत वाल्व
केंद्रीय नियंत्रण कक्ष के शीर्ष पर दबाव नापने का यंत्र और नियंत्रण वाल्व स्थापित किया जाता है ताकि ऑपरेटर काटने के दौरान इष्टतम स्थिति के अनुसार गैस के दबाव को समायोजित और जांच सके।पैनल में सोलनॉइड वाल्व के संचालन के लिए एक स्विच होता है, जिसे मैन्युअल रूप से समायोजित किया जा सकता है और संख्यात्मक नियंत्रण प्रणाली द्वारा स्वचालित रूप से नियंत्रित किया जा सकता है।
|
|
बिजली की आपूर्ति काटना
विभिन्न सामग्रियों को काटने के लिए वैकल्पिक प्लाज्मा शक्ति स्रोत।
|
वैकल्पिक विन्यास
बेवल काटने का उपकरण
अनंत रोटरी नाली काटने की मशीन विभिन्न रैखिक या वक्र संयोजन आकृतियों के साथ वर्कपीस के वी, वाई, एक्स और के खांचे को काटने के लिए उपयुक्त है।इसका अनूठा द्रव तंत्र डिजाइन बहुत सुविधा लाता है।
|
|
स्ट्रेट फ्लेम कटिंग डिवाइस
कार्बन स्टील धातु की सीधी कटाई को पूरा करने के लिए गैन्ट्री सीएनसी काटने की मशीन के पीछे एक सीधी लौ काटने वाला उपकरण स्थापित किया जा सकता है।
|
