उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUAN |
प्रमाणन: | CE,ISO,UV |
मॉडल संख्या: | 6020 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | 10000USD-95000USD |
पैकेजिंग विवरण: | लकड़ी का बक्सा |
प्रसव के समय: | 25 दिन |
भुगतान शर्तें: | वेस्टर्न यूनियन, एल/सी, डी/ए, डी/पी, टी/टी, मनीग्राम |
आपूर्ति की क्षमता: | 50 सेट |
नाम: | स्वचालित लेजर ट्यूब काटना मशीनें | पाइप की लंबाई: | 300-6500 मिमी |
---|---|---|---|
अधिकतम लोड हो रहा वजन: | 1500 किग्रा | पाइप का व्यास: | 20-200 मिमी |
एक्स एक्सिस दूरी: | 6520 मिमी | वाई एक्सिस दूरी: | 350 मिमी |
हाई लाइट: | 4KW सीएनसी कट मशीन,सीएनसी कट मशीन 1500 किग्रा,मेटल ट्यूब लेजर कटिंग मशीन 6000mm |

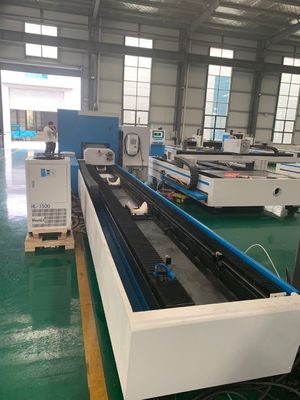

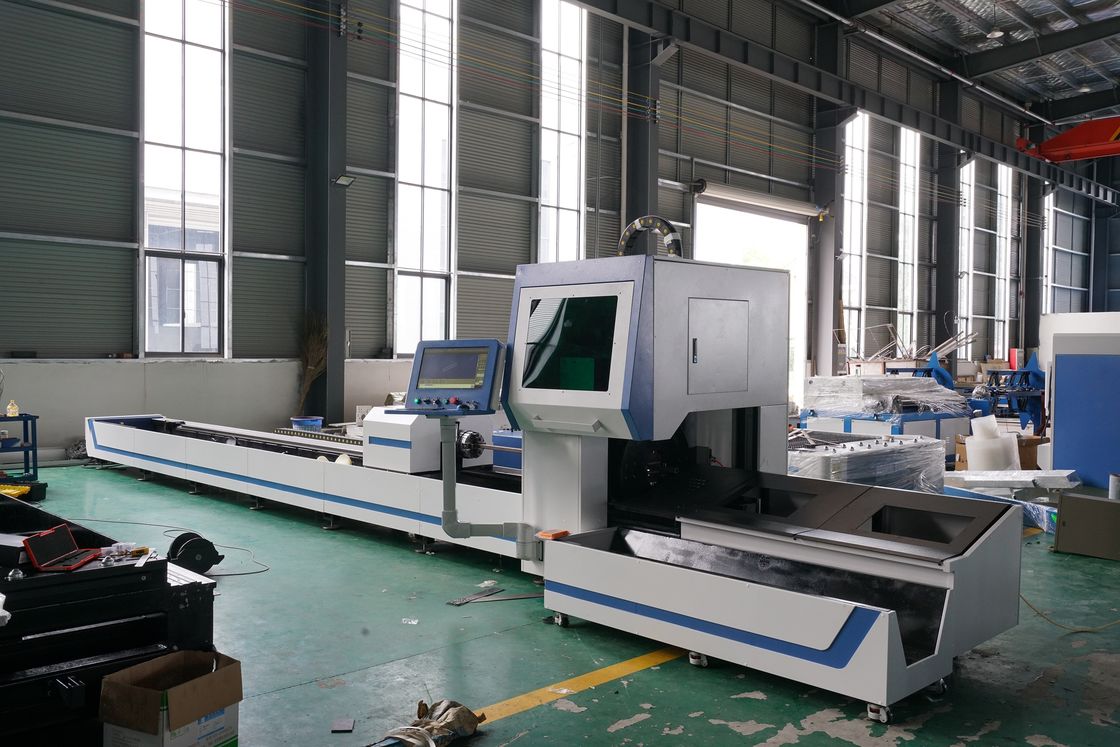

धातु ट्यूब लेजर काटना मशीन सीएनसी ट्यूब लंबाई 6000 मिमी लेजर पावर 4KW
लेजर ट्यूब कटिंग को विशेष रूप से उन व्यवसायों के लिए डिज़ाइन किया गया है जो उच्च गुणवत्ता वाले प्रोफाइल और ट्यूब कटिंग की परवाह करते हैं। पूर्ण स्वचालित लोडिंग और अनलोडिंग के लिए ऑपरेटर के लिए कम प्रयास और समय की बचत होती है। और शाखा पाइप के अंत में कॉलम क्रॉस्ड लाइन्स को काट सकते हैं, और सेंट्रीफ्यूगल से मिल सकते हैं और गैर-केन्द्रापसारक।
*उपयोगकर्ता के अनुकूलFSCUT 5000 ट्विनकैट सीएनसी नियंत्रण
* अद्वितीय विशेषताएं:
* अधिकतम एक साथ पोजिशनिंग गति: 120 मीटर / मिनट।
* त्वरण गति: 13 m/s2 (1.2G)।
* सीएनसी और सीएएम जटिल प्रोफाइल वाले वर्गों की गणना कर सकते हैं
* ऊर्जा दक्षता: बहुत कम बिजली की खपत।
* आईपीजी गुंजयमान यंत्र।बिजली उत्पादन 1000W से 6000W . तक
* उन्नत स्विस रे टूल्स एजी कटिंग हेड (एयर क्रॉस ब्लास्ट के साथ)।
* φ8-440mm पाइप प्रोसेसिंग रेंज वैकल्पिक है
* तीन-चक और शून्य-पूंछ सामग्री की पेटेंट तकनीक कच्चे माल का उच्च उपयोग।
* प्रभावी उच्च से निम्न दबाव गैस विनिमय प्रणाली।
* स्वचालित समय और इकाई लागत गणना समारोह।
* बाहरी से नेटवर्क कनेक्शन।
* धुआं निष्कर्षण (श्रृंखला मॉडल में शामिल)।
* मशीन का "एल" आकार गोल, चौकोर, आयत "सी" / "एच" / "आई" चैनल के प्रसंस्करण के लिए कुल लचीलेपन का आश्वासन देता है, और
कोण।

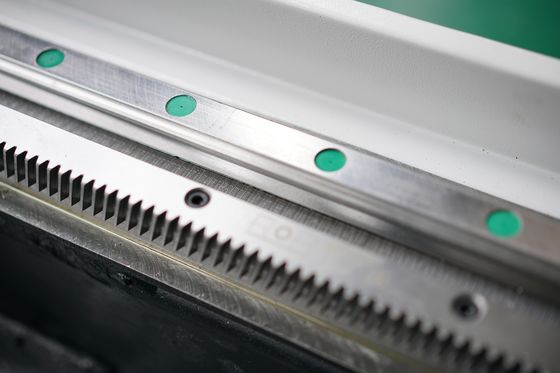

मशीन बॉडी:
स्टील फ्रेम बिस्तर वेल्डिंग को गोद लेता है संरचना, एनीलिंग के बाद किसी न किसी मशीनिंग, फिर कंपन उम्र बढ़ने के उपचार, और फिर परिष्करण, वेल्डिंग और मशीनिंग के तनाव को पूरी तरह से समाप्त कर सकते हैं, अच्छी कठोरता, उच्च परिशुद्धता, विरूपण के बिना लंबे समय तक उपयोग को बनाए रख सकते हैं।
चंक्स और पंजे:
सिंक्रोनस रोटेशन के साथ दो उच्च गुणवत्ता वाले रोटेट चक मूव, जो ट्यूब को अधिक स्थिर रखना सुनिश्चित करते हैं।यह जटिल ट्यूब फिगर में उच्च सटीकता के लिए ठोस गारंटी के साथ, ट्यूब कंपन को न्यूनतम तक कम करता है। 20mm से 320mm तक व्यास रेंज के साथ ट्यूब काटने के लिए उपयुक्त।
सामने का हिस्सा:
एक्स, वाई, जेड रैखिक एक्सिस और ए, बी रोटरी एक्सिस दोनों आयातित बड़े टोक़ सर्वो मोटर, उच्च परिशुद्धता, उच्च गति, बड़े टोक़, बड़ी जड़ता, स्थिर और टिकाऊ प्रदर्शन को अपनाते हैं, जो पूरे मशीन की उच्च गति और त्वरण सुनिश्चित करता है .
मध्यम भाग:
तीन चक वास्तविक समय पाइप को बनाए रखने के लिए पहले और बाद में तीन-बिंदु क्लैंपिंग पोजीशनिंग, स्पेस-टाइम चलने की गति काटने से अधिकतम स्थिर काटने, सापेक्ष काटने की दक्षता उच्च हो सकती है।
रियर चंक्स:
अच्छी सीलिंग और गति विशेषताओं के साथ चक का स्वतंत्र अनुसंधान और विकास, वर्ग ट्यूब, गोल ट्यूब, अण्डाकार ट्यूब, फ्लैट ट्यूब, त्रिकोण ट्यूब, आई-बीम और अन्य सामग्री पकड़ सकता है।
पैरामीटर:
उपकरण प्रणाली पैरामीटर्स | ||
प्रसंस्करण प्रारूप | तकनीकी पैमाने | टिप्पणी |
पाइप प्रसंस्करण का दायरा | परिपत्र ट्यूब: Ø 10 मिमी- Ø 200 मिमी स्क्वायर ट्यूब: □ 10 मिमी-□ 145 मिमी आयताकार पाइप: 100 * 180 मिमी |
|
मशीनिंग नाली कोण | कोण ±60 . के साथ बेवल 3डी 5-अक्ष काटना सिर | |
अधिकतम काटने प्रसंस्करण लंबाई | 6100 मिमी | |
वाई अक्ष यात्रा | 350 मिमी | |
ए, बी यात्रा कार्यक्रम | असीमित रोटेशन | |
Z अक्ष यात्रा | 240 मिमी | |
एक्स, वाई अक्ष स्थिति | ± 0.03 मिमी / एम | |
एक्स, वाई अक्ष दोहराना | ±0.03 मिमी | |
एक्स अक्ष खाली गति | १४० मीटर/मिनट | |
ए, बी, सी-अक्ष अधिकतम गति | १२० आरपीएम | |
खाली करने की लंबाई | 3000≤ मिमी | |
त्वरण | 1.2जी | |
एकल ट्यूब का अधिकतम भार | 1500 किलो | |
लोड हो रहा है लंबाई | 300-6500 मिमी | |
पूंछ की लंबाई | 0≥ मिमी | |
सूरत आकार | 12500mm*2500mm*2500mm |
