उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUAN |
प्रमाणन: | CE,ISO,UV |
मॉडल संख्या: | एसबी 63एनसी |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | 9000-16000USD |
पैकेजिंग विवरण: | लकड़ी का बक्सा |
प्रसव के समय: | 25 दिन |
भुगतान शर्तें: | टी/टी, एल/सी |
आपूर्ति की क्षमता: | 50 सेट |
नियंत्रण प्रणाली: | नेकां इकाई | अधिकतम झुकने क्षमता: | 63x3mm |
---|---|---|---|
झुकने त्रिज्या: | 50~280mm | झुकने वाला कोण: | 0~195° |
वैध खराद का धुरा लंबाई: | 2800mm | झुकने की सटीकता: | ±0.15° |
हाई लाइट: | एसबी 63 एनसी सीएनसी पाइप झुकने मशीन,सीएनसी पाइप झुकने मशीन 2800 मिमी,सीएनसी हाइड्रोलिक ट्यूब बेंडर |

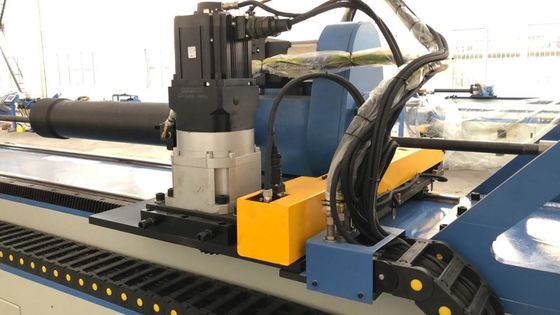

SB63NC एल्यूमिनियम पाइप ई बेंडर, खेल उपकरण सुविधा ट्यूब पाइप झुकने मशीन
सेमी-ऑटोमैटिक एनसी पाइप झुकने वाली मशीनों को सीएनसी मॉडल की तुलना में कम लागत वाली सीएनसी पाइप झुकने वाली मशीनों के विकल्प के रूप में डिज़ाइन किया गया है।यह आपको पाइप और ट्यूब बेंडिंग कार्यों पर सबसे किफायती तरीके से अपने लक्ष्य तक पहुंचने में मदद करेगा।
यह रनिंग को नियंत्रित करने के लिए सिंगल-चिप एनसी यूनिट का उपयोग करता है।खिला और रोटेशन मैनुअल द्वारा तैनात हैं, झुकने को हाइड्रोलिक सिलेंडर द्वारा नियंत्रित किया जाता है।मध्यम मात्रा के साथ सरल मोड़ भागों या साधारण बहु-विमान भागों को मोड़ने के लिए उपयुक्त।
हम इसका उपयोग विभिन्न सामग्रियों जैसे स्टेनलेस स्टील, एल्यूमीनियम, तांबा, कार्बन स्टील, आदि को झुकने के लिए कर सकते हैं।
मापदंडों
मापदंडों | एसबी 63एनसी |
नियंत्रण प्रणाली | नेकां इकाई |
अधिकतम झुकने क्षमता | 63x3mm |
झुकने त्रिज्या | 50~280mm |
झुकने वाला कोण | 0~195° |
वैध खराद का धुरा लंबाई | 2800mm |
झुकने की गति | 45°/सेकंड |
झुकने की सटीकता | ±0.15° |
मुख्य मोटर शक्ति | 5.5 kw |
सिस्टम हाइड्रोलिक दबाव | १२एमपीए |
शीतलन प्रणाली | पानी ठंढा करना |
आकार | 3800×1050×1300mm |
विशेषताएं / उपकरण:
हाइड्रोलिक द्वारा बेंड-आर्म (सी-अक्ष), हाइड्रोलिक द्वारा क्लैंप मरना, हाइड्रोलिक द्वारा दबाव मरना
हाइड्रोलिक द्वारा आंदोलन (मुख्य क्लैंप, दबाव क्लैंप, खराद का धुरा, बूस्टर) मरो

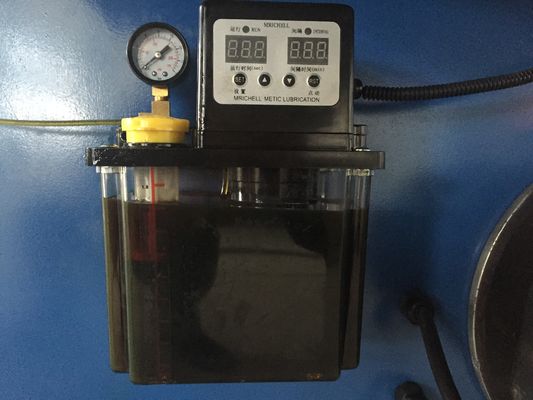

ट्यूब यांत्रिक डाट के साथ, स्वत: खराद का धुरा स्नेहन (मोटी स्नेहन तेल के लिए उपयुक्त नहीं), प्रत्याशित खराद का धुरा प्रत्यावर्तन इकाई प्रत्याशित खराद का धुरा प्रत्यावर्तन इकाई।यह आयातित विशेष नियंत्रण प्रणाली को अपनाता है।उच्च स्थिरता के साथ।
मानक के रूप में वाटर-कूल सिस्टम, विकल्प: पंखा कूलर या एयर कंडीशन
प्रसंस्करण गति तेज है और इसका जुलूस अधिक है।यह उच्च गति के लिए उपयुक्त है।
इसमें मैनुअल, इंचिंग, ऑटो, सेटिंग, चेंजिंग-प्रोग्राम, सिंगल स्टेप आदि के कार्य हैं।
यह पीएलसी द्वारा नियंत्रित एक एनसी स्वचालित झुकने वाली मशीन है, जो एक कुशल, किफायती स्वचालित पाइप बेंडर है।
ऑपरेशन पैनल और पीएलसी नियंत्रण प्रणाली को अपनाया, सरल मोड मेनू, सटीक, तेज, पूर्ण
हाथ से संचालित, इंचिंग, उद्धरण सेटिंग, बदलते-कार्यक्रम के कार्य।
मशीन पर स्थापित टूलींग का एक सेट।
फुटपेडल और आपातकालीन स्टॉप ऑपरेशन रॉड काम करने के लिए आसान है।
ग्राहक की आवश्यकताओं के अनुसार वोल्टेज।
एनसी पाइप बेंडर को माइक्रो कंप्यूटर द्वारा नियंत्रित किया जाता है |
इसमें मैन्युअल नियंत्रण, अर्ध-गोलाकार नियंत्रण और पूर्ण स्वचालित नियंत्रण है |
अधिभार स्वचालित सुरक्षा |
मशीन की विफलताओं और परिचालन विफलताओं का स्वत: पता लगाना |
मोबाइल फुट स्विच में तत्काल स्टॉप फंक्शन है |
स्क्रीन टच बटन दिखाती है |
स्वचालित मेमोरी फ़ंक्शन |
बिजली की विफलता स्वचालित सुरक्षा समारोह |
उपकरण:
मानक उपकरण: झुकने वाले मरने, क्लैंपिंग मरने, दबाव मरने।
वैकल्पिक उपकरण: वाइपर मरो, खराद का धुराझुकने के दौरान संसाधित पाइप के विरूपण और झुर्रियों को प्रभावी ढंग से नियंत्रित करने के लिए।खराद का धुरा के बिना झुकना अपेक्षाकृत सरल है।आम तौर पर, एक छोटे व्यास के साथ एक ट्यूब, जैसे कि 6-8 मिमी ट्यूब, जिसका अपने आप में अधिक समर्थन होता है, एक खराद का धुरा का उपयोग करने के लिए आवश्यक नहीं है, और अण्डाकारता ट्यूब के बाहरी व्यास के 5% के भीतर है।बड़े झुकने वाले त्रिज्या और मोटी दीवारों वाले कुछ गैल्वनाइज्ड पाइप और लोहे के पाइप भी खराद के बिना बनाए जा सकते हैं।हालांकि, छोटे झुकने वाले त्रिज्या और बड़े व्यास के साथ पतली दीवारों वाले पाइपों के लिए, एक खराद का धुरा का उपयोग पाइप की आंतरिक दीवार को सहारा देने के लिए किया जाना चाहिए ताकि इसके क्रॉस-सेक्शन को अंडाकार और अंदर की तरफ झुर्रियों से रोका जा सके।
उपकरण सामग्री: मुख्य रूप से पाइप सामग्री और झुकने की कठिनाई के अनुसार चुना जाता है।सामान्य सामग्री 45#, Cr12, औद्योगिक नायलॉन, 42MrMo, तांबा हैं।आम तौर पर, हम 42MrMo का उपयोग करते हैं, यह वैक्यूम बुझती है, सतह नाइट्राइड है, और मोल्ड की पहनने के प्रतिरोध को सुनिश्चित करने के लिए मोल्ड की सतह की कठोरता HRC55 से कम नहीं है।
उपकरण का आकार: विभिन्न पाइपों के झुकने त्रिज्या के अनुसार अनुकूलित।

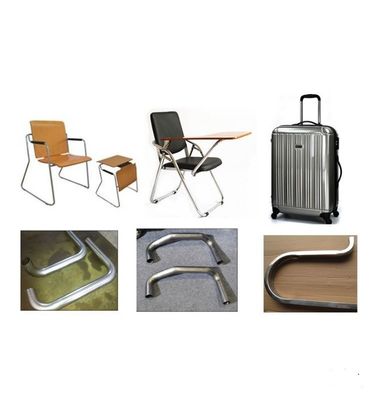

नमूने:
