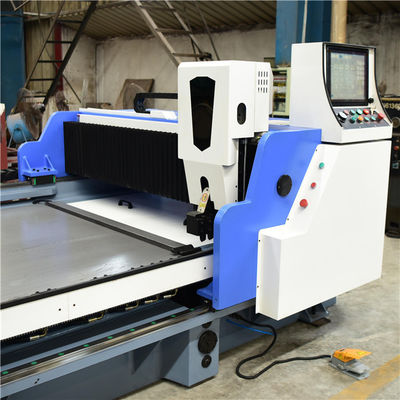

डबल साइड सीएनसी वी ग्रूविंग मशीन कटिंग टूल्स हाइड्रोलिक शीट मेटल 1250 एमएम

डबल साइड टूल्स हॉट सेल हाइड्रोलिक शीट मेटल स्टेनलेस स्टील सीएनसी वी ग्रूविंग मशीन

संरचना चरित्र

1. आरजीईके वी-ग्रूविंग मशीन प्रसंस्करण भागों हाइड्रोलिक क्लैंपिंग का उपयोग फिक्स्ड, लचीली क्लैंपिंग और अनलोडिंग डिवाइस के लिए, हाइड्रोलिक क्लैंपिंग सिस्टम तय हो गया है, लचीला क्लैंपिंग और अनलोडिंग डिवाइस का उपयोग: उच्च परिशुद्धता मार्गदर्शन प्रणाली, स्थिति माप प्रणाली और हाइड्रोलिक बैलेंस फ़ंक्शन , जहां तक ​​संभव हो बिना आघात, हाइड्रोलिक संपीड़न, विश्वसनीय संपीड़न, हाइड्रोलिक सिस्टम अतिरिक्त संचायक मुआवजा, मोटर गैप काम, ऊर्जा बचाने, तेल के तापमान को नियंत्रित करने के बिना प्रसंस्करण बोर्ड की जरूरतों को पूरा करने के लिए।

2. आरजीईके वी-ग्रूविंग मशीन 4 चाकू प्रसंस्करण "वी" स्लॉट का उपयोग कर रही है, इसलिए काटने की मात्रा समान वितरण है, जिससे काम के टुकड़े की विकृति कम हो जाती है।और उपकरण के जीवन का विस्तार करने, उत्पादन लागत को कम करने के लिए वैकल्पिक माइक्रो-कूलिंग सिस्टम।

3. आरजीईके वी-ग्रूविंग मशीन का बीम टिन कांस्य पेचदार गियर का उपयोग कर रहा है, 45 स्टील फोर्जिंग बुझती है और पेचदार गियर और क्यूएच मूक रेल ड्राइव की व्यवस्था की जाती है, गति समायोज्य आवृत्ति चलती है, काटने की प्रक्रिया चिकनी और कुशल है।

4. आरजीईके वी-ग्रूविंग मशीन का चाकू धारक एसएफएसआर शांत बॉल स्क्रू और क्यूआर रोलर रीलोडिंग रैखिक गाइड को बरकरार रखता है, इसलिए सटीकता अधिक है।

5. RGEK V-grooving मशीन अनुदैर्ध्य और क्षैतिज प्रक्रिया कर सकती है, और सकारात्मक और नकारात्मक सतह प्रसंस्करण को प्राप्त करने के लिए एक प्रक्रिया में कर सकती है।

6. इस मशीन का उपयोग केवल कीबोर्ड दर्ज करने के लिए करें और प्रसंस्करण प्रक्रिया पूरी की जा सकती है।विभिन्न ऑपरेटरों और सामग्रियों के अनुसार, प्रसंस्करण गति को समायोजित करने के लिए उपलब्ध घुंडी, ऑपरेटर को संचालित करने में आसान।

7. एम्बेडेड सीएनसी डिवाइस का उपयोग, रीयल-टाइम विन्डोज़ ऑपरेटिंग प्लेटफॉर्म, डिवाइस स्थिरता की अधिकतम गारंटी ऑपरेशन, तत्काल शटडाउन का समर्थन करता है।

मशीन चरित्र

1. उच्च स्थिरता, मजबूत कठोरता और उपयोग में भी सुविधाजनक।

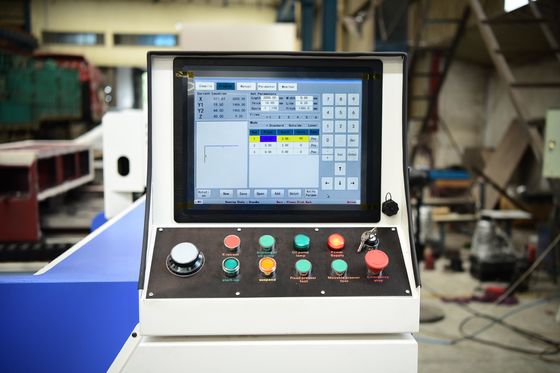

2. सीएनसी नियंत्रण प्रणाली में चुनने के लिए कई पैरामीटर हैं, भंडारण में बड़ा और संचालन में आसान है।

3. सीएनसी नियंत्रण प्रणाली में 5 अक्ष एसी सर्वो मोटर ड्राइव है, जो नियंत्रण परिशुद्धता में उच्च है।
X1 अक्ष → बीम गति को नियंत्रित करें
X2 अक्ष → डबल ड्राइव सहायक बीम आंदोलन
Y1 अक्ष → चाकू बीम के बाएं और दाएं आंदोलन को नियंत्रित करें
Y2 अक्ष → तेल सिलेंडर की गति को नियंत्रित करें
Z अक्ष → चाकू बीम के ऊपरी और निचले आंदोलन को नियंत्रित करें

4. 3-10 काटने की संरचना है, काटने की कार्य कुशलता में काफी सुधार हुआ है, और काटने की गुणवत्ता को भी बढ़ावा दे सकता है।

5 मशीन के स्थायित्व और सटीकता को बढ़ाने के लिए बॉल-स्क्रू और लाइन गाइड, गियर और रैक ट्रांसमिशन का उपयोग करें।दोहराने की स्थिति सटीकता ± 0.01 एमएम है।

6. संपीड़ित हवा प्लेट की सतह पर चोट से बचने के लिए फाइलिंग को उड़ा देगी और शीतलक प्रणाली ब्लेड को ठंडा कर देगी और ब्लेड के उपयोग के जीवन को बढ़ाएगी।

प्लेट-प्रेस सिस्टम के एक ही तरफ, फाइलिंग के संग्रह को बढ़ाने के लिए ब्लोइंग सिस्टम के कई सेट हैं।
