Name: ऑटो इंडेक्स 30 टन के साथ सर्वो टाइप सीएनसी बुर्ज पंच प्रेस मशीन
Brand: YUAN
SKU: 32 स्टेशन
Price: 17000 USD

होम उत्पाद सीएनसी बुर्ज पंचिंग मशीन

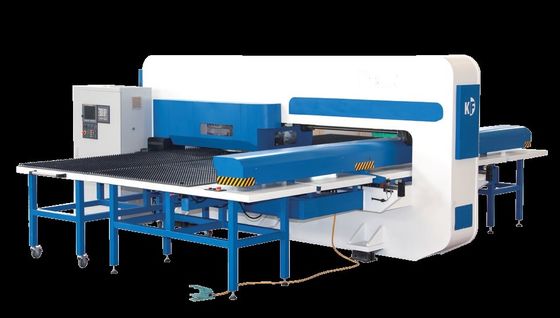

ऑटो इंडेक्स 30 टन के साथ सर्वो टाइप सीएनसी बुर्ज पंच प्रेस मशीन

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	YUAN
प्रमाणन:	CE,ISO
मॉडल संख्या:	32 स्टेशन

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	17000-29000USD
पैकेजिंग विवरण:	लकड़ी का बक्सा
प्रसव के समय:	25 दिन
भुगतान शर्तें:	टी/टी, एल/सी
आपूर्ति की क्षमता:	30 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

मशीन की तरह:

पंचिंग मशीन

शक्ति का स्रोत:

यांत्रिक

नाममात्र बल:

२५० केएन

अधिकतम मोटाई:

6 मिमी

हाई लाइट:

सर्वो टाइप सीएनसी पंच प्रेस मशीन

सीएनसी बुर्ज पंच प्रेस मशीन

ऑटो इंडेक्स के साथ सर्वो टाइप सीएनसी बुर्ज पंच प्रेस मशीन

मुख्य विशेषताएं

नई T30 बुर्ज पंच प्रेस को एक बंद प्रकार के रिगिट स्टील निर्माण के रूप में एक कठोर संरचना में उत्पादित किया जाता है, परिमित विश्लेषण प्रणाली का उपयोग डिजाइन और सिमुलेशन प्रक्रिया में ऑपरेशन के दौरान न्यूनतम विक्षेपण की अनुमति देने के लिए किया गया था।छिद्रण प्रक्रिया के दौरान बुर्ज और औजारों के बीच कोई विक्षेपण नहीं होता है और यह उपकरण के जीवन को बढ़ाता है।T30 श्रृंखला बुर्ज पंच प्रेस में 27 स्टेशन/700 स्ट्रोक के साथ 2 मॉडल हैं और 33 स्टेशन/900 स्ट्रोक के साथ जो बहुत ही जटिल शीट उत्पादों पर भी सभी काम को एक बार में पूरा करने में मदद करता है।तो T30 बुर्ज पंच प्रेस इष्टतम लागत के साथ एक पूर्ण समाधान प्रदान करता है।

• सभी अक्षों पर सीमेंस एसी सर्वो मोटर्स
• सभी अक्षों पर रैखिक स्लेज प्रणाली के साथ उच्च कीमती पोजीशनिंग संभावना।
• ब्रिज साइड या पोर्टेबल सीएनसी कंट्रोल पैनल पर प्लेटफार्म प्रकार
• वैक्यूम टेबल और फ़िल्टरिंग यूनिट के लिए सीएनसी नियंत्रण आउटपुट / इनपुट
• कम ऊर्जा खपत के साथ उच्च निर्वात क्षमता
• स्वतंत्र कटिंग टेबल सिस्टम
• मल्टी हेड प्लाज़्मा और मल्टी हेड ऑक्सी फ्यूल कटिंग संभावनाएं।
• +/- 0,02 मिमी स्थिति सटीकता।
• +/- 30मी/मिनट पोजीशनिंग स्पीड।

मानक निष्पादन:

- 'ओ' फ्रेम डिजाइन परिमित तत्व विश्लेषण सॉफ्टवेयर द्वारा परीक्षण किया गया, सटीक रूप से मशीनीकृत और उच्च परिशुद्धता सुनिश्चित करने के लिए तनाव से राहत मिली
- 0.001° . की वृद्धि में 360° के माध्यम से इंडेक्सेबल टूल स्टेशन के साथ हाइड्रोलिक पंचिंग
- सामग्री के अनुसार सीएनसी द्वारा फिट किए गए वैकल्पिक टूलींग के अधीन पंचिंग, काटने और बनाने की प्रक्रियाएं

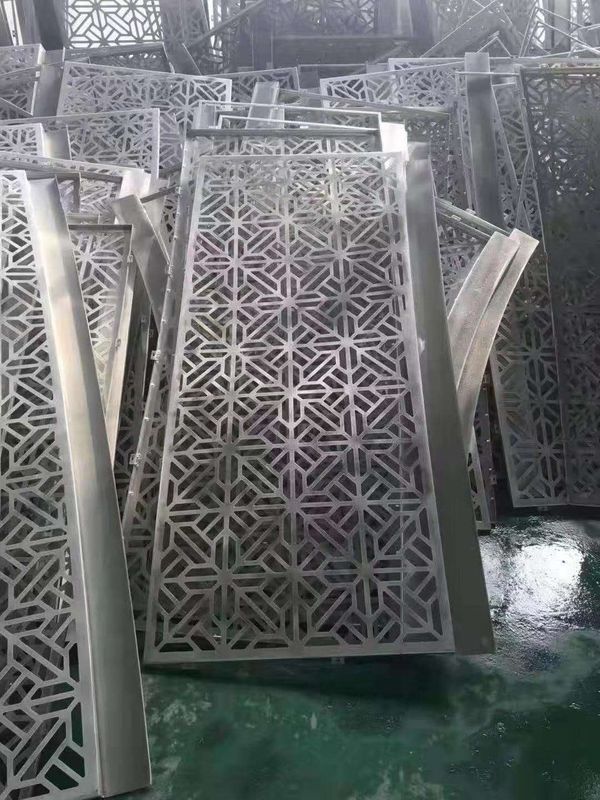

- न केवल 2D घटकों के उत्पादन में सक्षम, बल्कि विशेष उपकरणों के साथ फिट होने पर 3D रूप बना सकते हैं जो प्रोफाइलिंग प्रक्रिया का उपयोग करते समय संभव नहीं होगा
- 1 मिमी पिच में 600 हिट प्रति मिनट की उच्च निबलिंग दर
- उच्च परिचालन गति तक पहुंचने में सक्षम सभी अक्षों पर उच्च क्षमता वाले मोटर्स और सटीक गाइड

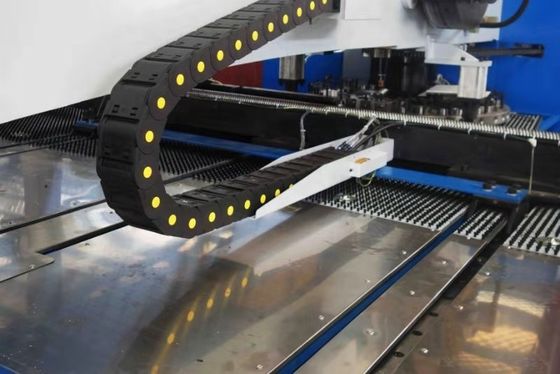

- कठोर बीम जिसमें दो शीट क्लैम्प लगे हों, जो 8 मिमी मोटाई तक की शीटों को पोजिशन करने में सक्षम हों
- 0.04 मिमी . की बहुत सटीक दोहराव
- सीएनसी द्वारा 100 किग्रा से 1000 किग्रा तक समायोजित क्लैंपिंग बल
- स्थान बदलने की सुविधा
- उच्च प्रसंस्करण गति और डेटा अंतरण दर

नहीं.	नाम	मापदंडों	इकाई	टिप्पणी
1	नाममात्र का दाब	300	के.एन.	30 (टी)
2	रैक संरचना	"ओ"		बंद किया हुआ
3	बुर्ज संरचना	मोटा	मिमी	ऊपर:80/नीचे:70
4	मोल्ड संरचना	85 श्रृंखला लंबी उन्मुख		अंतरराष्ट्रीय स्तर पर सामान्य प्रकार
5	क्लैंप संरचना / संख्या	पूर्ण फ़्लोटिंग प्रकार	सेट	2
6	ऑटो-इंडेक्स नंबर		सेट	2 (वैकल्पिक)
7	ऑटो-इंडेक्स ट्रांसमिशन मोड			टर्बाइन और कीड़ा
8	नियंत्रित कुल्हाड़ियों की संख्या	3/4 (एक्स/वाई/टी/सी)	कुल्हाड़ियों	ऑटो-इंडेक्स (वैकल्पिक)
9	सिलेंडर का स्थान बदलना	2	सेट
10	काउंटरटॉप संरचना	ब्रशयूनिवर्सल बॉल मिश्रित
1 1	बुर्ज स्टेशन वितरण	ऐ बी सी डी		मानक
12	छिद्रण सटीकता	±0.1	मिमी
१३	स्थिति सटीकता दोहराएं	±0.02	मिमी
14	गले की गहराई	1280	मिमी
15	पंच स्ट्रोक	40	मिमी
16	मैक्स।छिद्रण आवृत्ति	800	टी/मिनट
17	मैक्स।प्रसंस्करण प्लेट आकार	2500/5000*1250	मिमी	माध्यमिक स्थिति
१८	मैक्स।प्रसंस्करण प्लेट मोटाई	6	मिमी
19	मैक्स।प्लेट खिला गति	60	मी/मिनट
20	मैक्स।व्यास (एक बार मुक्का मारा)	88.9	मिमी
21	मैक्स।काम टुकड़ा वजन	१५०	किलोग्राम
22	बुर्ज रोटरी गति	30	आरपीएम
23	मुख्य मोटर शक्ति	1 1	किलोवाट
24	गैस का उपभोग	0.15	एम³/मिनट
25	गैस दाब	0.6	एमपीए
26	आयाम (एल * डब्ल्यू * एच)	540052002600	मिमी
२७	वज़न	12	टी
28	सीएनसी प्रणाली	FANUC ओआई-पीडी
29	प्रोग्रामिंग सॉफ्टवेयर	सीएनसीकेएडी (वास्तविक)

बुर्ज में आवंटित डाई स्टेशन।

स्टेशन का प्रकार	साधन आकार(मिमी)	16 स्टेशन बुर्ज	20 स्टेशन बुर्ज	24 स्टेशन बुर्ज	32 स्टेशन बुर्ज
ए	Φ1.5-φ12.7	6	8	12	16
बी	φ12.7-φ31.8	6	8	8	12
सी	φ31.8-φ50.8	2	2	2	2
डी	φ50.8-φ88.9	2	2	2	2
