उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUAN |
प्रमाणन: | CE,ISO,UV |
मॉडल संख्या: | SB50CNC-TSR-3A |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | 40000-90000USD |
पैकेजिंग विवरण: | लकड़ी का बक्सा |
प्रसव के समय: | 40 दिन |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 50 सेट |
नाम: | प्रोग्राम करने योग्य औद्योगिक सीएनसी ट्यूब और पाइप बेंडर | Max. मैक्स। Bending Angle झुकने का कोण: | 190 डिग्री |
---|---|---|---|
अतिरिक्त: | अंत गठन | ||
हाई लाइट: | SB50CNC-TSR-3A औद्योगिक पाइप झुकने मशीन,प्रोग्राम करने योग्य औद्योगिक पाइप झुकने मशीन,सीएनसी पाइप बेंडर |

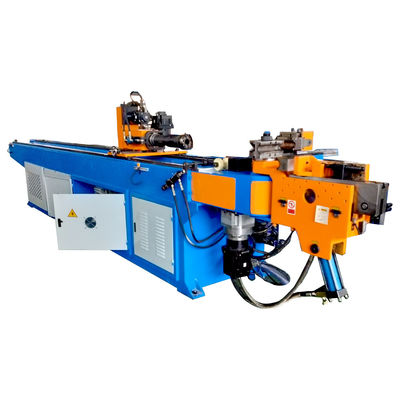

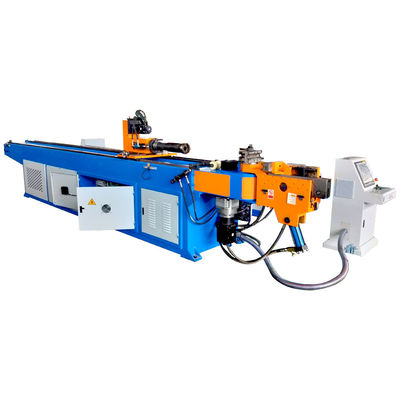

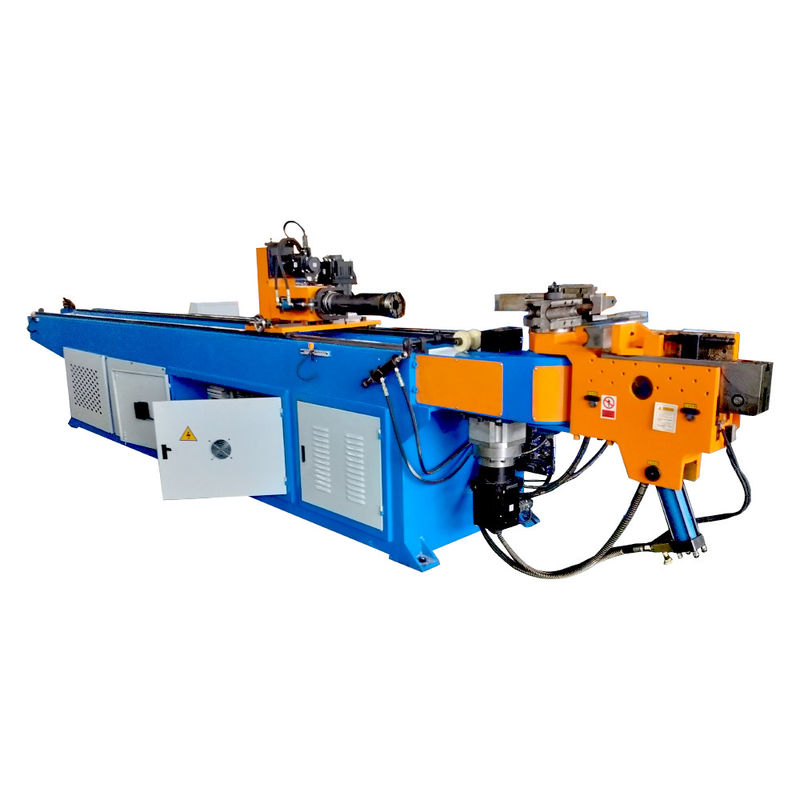

DW50CNC-2A-1S प्रोग्राम योग्य औद्योगिक सीएनसी ट्यूब और पाइप बेंडर
इंटरएक्टिव पीएलसी टच स्क्रीन ऑटो और मैनुअल ऑपरेटिंग मोड तक आसान पहुंच प्रदान करती है।
सिस्टम डायग्नोस्टिक्स और एकाधिक भाषा क्षमता।
मानक दक्षिणावर्त झुकने की दिशा।
क्लैंप डाई और प्रेशर डाई पर पूरी तरह से हाइड्रोलिक क्लैंपिंग।
ड्रॉप-वे हाइड्रोलिक क्लैंपिंग।
समायोज्य गति वाल्व के साथ प्रत्यक्ष अभिनय हाइड्रोलिक दबाव मर जाते हैं।
प्रोग्राम स्टोरेज के अधिकतम 100 सेट, प्रत्येक प्रोग्राम के लिए अधिकतम 32 बेंड।
स्वतंत्र प्रोग्राम योग्य गति Y, B, और C अक्षों के साथ।
प्रत्येक मोड़ कोण के लिए प्रोग्राम करने योग्य सामग्री स्प्रिंग बैक सेटिंग्स।
अंतिम मोड़ से पहले ट्यूब की स्वचालित रिलीज।
बेंडिंग एक्सिस - सिलेंडर द्वारा संचालित, फीडिंग एक्सिस - सर्वो मोटर द्वारा संचालित, रोटेटिंग एक्सिस - सर्वो मोटर द्वारा संचालित।
स्टील, स्टेनलेस, एल्यूमीनियम, टाइटेनियम और पीतल में गुणवत्ता दोहराने योग्य मोड़ प्राप्त करें।
फुट पेडल साइकिल शुरू।
एयर कूलिंग सिस्टम / वाटर कूलिंग सिस्टम के साथ।
ड्रा झुकने के लिए टूलींग का एक सेट।
वाइपर डाई ब्रैकेट।
1 मैंड्रेल रॉड।
संचालन और रखरखाव मैनुअल।
समायोजित उपकरणों के साथ टूल बॉक्स।
इलेक्ट्रिक: आवश्यकतानुसार (3 चरण 220V या 380V या 415V...)
मापदंडों | SB50CNC-TSR-3A |
नियंत्रण प्रणाली | पीएलसी नियंत्रण |
अधिकतम झुकने क्षमता | 50x2mm |
झुकने त्रिज्या | 35~200 मिमी |
झुकने वाला कोण | 0~195° |
अधिकतम प्रभावी खराद का धुरा लंबाई | 2200 मिमी |
झुकने की गति | 70 डिग्री / सेकंड (समायोजित किया जा सकता है) |
झुकने की सटीकता | ±0.15° |
झुकने सर्वो मोटर शक्ति | 7000w |
खिलाने की गति | 200~800 मिमी / सेकंड (समायोजित किया जा सकता है) |
खिला सटीकता | ± 0.2 मिमी |
सर्वो मोटर शक्ति खिलाना | 1500w |
घूर्णन गति | 270°/सेकंड |
घूर्णन सटीकता | ±0.15° |
घूर्णन सर्वो मोटर शक्ति | 750w |
कुल शक्ति | 9.5 किलोवाट |
सिस्टम हाइड्रोलिक दबाव | १२एमपीए |
शीतलन प्रणाली | पानी ठंढा करना |
आकार | 4400×1200×1300 मिमी |
विशेषताएं:
1. सर्वो मोटर द्वारा नियंत्रित तीन अक्षों को खिलाना / घुमाना / झुकना, उच्च परिशुद्धता ± 05-0.1 मिमी प्राप्त करता है, मजबूत प्रदर्शन और अच्छी स्थिरता के साथ
2. सिस्टम वास्तविक समय में एक्स, वाई, और जेड अक्षों की समन्वय स्थिति प्रदर्शित कर सकता है।इसमें एक्स, जेड टू-एक्सिस डिटेक्शन और अलार्म फंक्शन हैं।इसमें उत्पाद मात्रा आँकड़ों और काम के घंटों के आँकड़ों का कार्य है, जो उत्पादन प्रबंधन के लिए सुविधाजनक है।
पीएलसी टच स्क्रीन, मानव-मशीन इंटरैक्टिव ऑपरेशन, समझने में आसान।टच स्क्रीन को चीनी और अंग्रेजी के बीच स्विच किया जा सकता है।अन्य भाषाओं को भी अनुकूलित किया जा सकता है;
3. इसमें त्रुटियों और दोषों का स्वचालित रूप से पता लगाने का कार्य है।जब कोई असामान्य कार्रवाई या कोई खतरा होता है, तो मशीन तुरंत बंद हो जाएगी और ऑपरेटर को गलती को खत्म करने में मदद करने के लिए अलार्म जारी करेगी;
4. खिला भाग का रैखिक संचरण भाग आयातित उच्च-सटीक बॉल स्क्रू और उच्च-गुणवत्ता वाले पहनने के लिए प्रतिरोधी रैखिक गाइड रेल से बना है, जो भोजन की सटीकता और मशीन के पर्याप्त सेवा जीवन को सुनिश्चित करता है।
5. झुकने वाला हाथ तेल सिलेंडर द्वारा नियंत्रित आयातित उच्च शक्ति वाली मूक श्रृंखला संचरण को गोद लेता है, जो सुनिश्चित करता है कि झुकने वाले पाइप की शक्ति प्रचुर मात्रा में है।
6. हाइड्रोलिक सिस्टम मुख्य रूप से आयातित ब्रांडों का उपयोग करता है।हाइड्रोलिक सर्किट में शीतलन और गति समायोजन उपकरण होते हैं, जो शक्तिशाली, स्थिर और टिकाऊ होते हैं।
7. पर्याप्त प्रवाह, उच्च दक्षता और स्थिर प्रदर्शन के साथ उच्च दबाव वाले फलक पंप
जल शीतलन प्रणाली प्रदान की जाती है, जो उपयोगकर्ताओं के लिए तेल के तापमान को नियंत्रित करने और लंबे समय तक उच्च तापमान के तहत उपकरण को स्थिर रूप से काम करने के लिए सुनिश्चित करने के लिए सुविधाजनक है।
8. मोबाइल फुट स्विच में स्टार्ट और इमरजेंसी स्टॉप फंक्शन हैं
9. वाइपर, खराद का धुरा और अन्य प्रणालियों के साथ गुणवत्ता झुकना।
