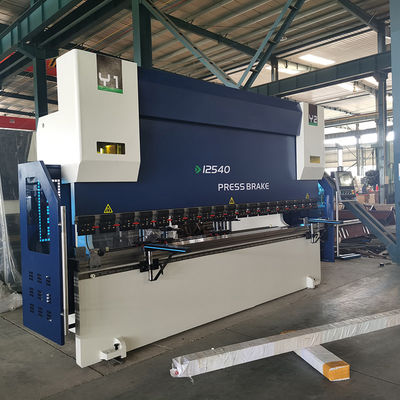

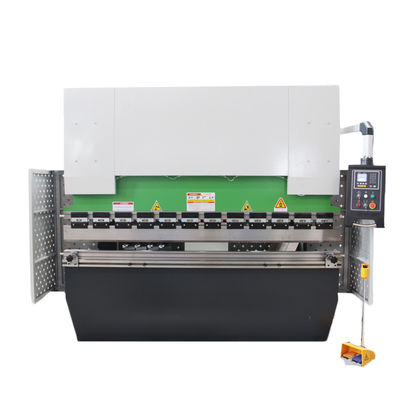

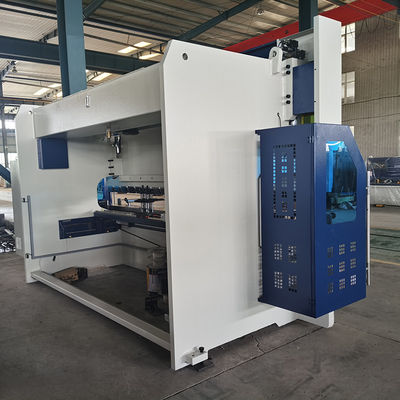

धातु प्लेट झुकने मशीन, सर्वो हाइड्रोलिक प्रेस ब्रेक मशीन, सीएनसी पूर्ण स्वचालित प्लेट तह मशीन
फोल्ड शीट मेटल झुकने वाली मशीन में उच्च उत्पादकता और उच्च कार्य सटीकता होती है, ऊपरी और निचले मोल्ड के विभिन्न आकारों का उपयोग करके, विभिन्न आकृतियों की कलाकृतियों में घुमाया जा सकता है, एक समय में स्ट्रोक शीट धातु के झुकने वाले गठन के लिए हो सकता है, बहुत के बाद झुकने से वर्कपीस के आकार में अधिक जटिल हो सकता है, जब संबंधित उपकरण से लैस होता है, तो एक पंच भी बना सकता है।
उत्पाद संरचना
1. यूजी (परिमित तत्व) विश्लेषण पद्धति, कंप्यूटर एडेड ऑप्टिमाइज़ेशन डिज़ाइन, सुंदर उपस्थिति का उपयोग करना।
2. मशीन स्टील प्लेट वेल्डिंग संरचना को अपनाती है, पर्याप्त ताकत और कठोरता के साथ, हाइड्रोलिक ट्रांसमिशन यह सुनिश्चित करने के लिए कि काम प्लेट की मोटाई में परिवर्तन या मोल्ड "वी" नाली के तहत गंभीर अधिभार दुर्घटना के कारण अनुचित चयन के कारण नहीं होगा, इसके अलावा , मशीन में एक स्थिर काम, संचालित करने में आसान, छोटा शोर, सुरक्षित और विश्वसनीय विशेषताएं हैं।
3. बड़े पैमाने पर उत्पादन के दौरान झुकने वाले कोण की स्थिरता सुनिश्चित करने के लिए स्लाइडिंग ब्लॉक की बार-बार स्थिति सटीकता को निचले मृत बिंदु पर सुनिश्चित करने के लिए तेल सिलेंडर में एक यांत्रिक ब्लॉक सेट किया गया है।
4. आंतरिक तनाव को खत्म करने के लिए अभिन्न तड़के को अपनाया जाता है और तेल सिलेंडर, गाइड रेल और कार्य तालिका की बढ़ती सतह की सटीकता सुनिश्चित करने के लिए मशीन फ्रेम को सीएनसी फर्श बोरिंग और मिलिंग मशीन द्वारा संसाधित किया जाता है।
5. पूरे फ्रेम को डस्ट कर दिया जाएगा और एंटी रस्ट पेंट से स्प्रे किया जाएगा।
कार्य स्लाइडर संरचना
1. मशीन हाइड्रोलिक और इलेक्ट्रिकल नियंत्रण को गोद लेती है, स्लाइड स्ट्रोक को इच्छानुसार समायोजित किया जा सकता है, और इसमें इंचिंग, अर्ध-स्वचालित, स्वचालित इत्यादि जैसे क्रिया विनिर्देश हैं। इंचिंग विनिर्देशों का उपयोग मोल्ड परीक्षण और समायोजन की सुविधा प्रदान कर सकता है।
2. अप-मूविंग बेंडिंग मशीन डिज़ाइन, एक ही समय में काम करने वाले दोहरे तेल सिलेंडर, संतुलित संचालन, सुविधाजनक, सुरक्षित (सर्वो मोटर समायोजित Y अक्ष सिलेंडर स्ट्रोक, DA41 सिस्टम और एंगल प्रोग्रामिंग से लैस)।
3। वर्कपीस की सटीकता सुनिश्चित करने के लिए कैलेंडरिंग फ़ंक्शन के दौरान मृत बिंदु के नीचे।
4. प्रासंगिक राष्ट्रीय मानकों की शर्त के तहत, प्लस या माइनस 45 के कोण परिशुद्धता झुकाव। (मानक जेबी / टी 22572-2011)
5. धीमी वंश नियंत्रण के कार्य के साथ, ऑपरेटर वर्कपीस को बेहतर ढंग से नियंत्रित कर सकता है।
हाइड्रोलिक सिस्टम
1. हाइड्रोलिक सिस्टम (बॉश रेक्स्रोथ, जर्मनी) नीचे की प्रक्रिया में त्वरित स्लाइड डाउन, धीमी स्लाइड डाउन, काम करने की गति झुकने, त्वरित वापसी और ऊपर, और स्लाइड के त्वरित स्टॉप की क्रियाओं का एहसास कर सकता है।
2. तेल पंप के लिए सनी गियर पंप अपनाया जाता है, जो उच्च दबाव और कम शोर का सामना कर सकता है।
3. तेल पाइपलाइन जर्मन संगीन संयुक्त और जस्ती ठंड से तैयार पाइप के संयोजन को अपनाती है, और तेल रिसाव की घटना को दूर करने के लिए सीलिंग रिंग को बदलने की आवश्यकता नहीं है।
4. जापानी NOK कंपनी को सीलिंग रिंग के रूप में चुना जाता है, जिसमें अच्छा सीलिंग प्रदर्शन, विश्वसनीय कार्य और लंबी सेवा जीवन होता है।
5. मशीन रेटेड लोड के तहत लगातार काम कर सकती है, हाइड्रोलिक सिस्टम में कोई रिसाव नहीं है और उच्च परिशुद्धता के साथ लगातार स्थिर है।
स्लाइडर तुल्यकालन नियंत्रण
झुकने वाली मशीन स्लाइड स्ट्रोक सिंक्रोनाइज़ेशन, मैकेनिकल और हाइड्रोलिक सिंक्रोनाइज़ेशन मैकेनिज्म का उपयोग, सरल संरचना, स्थिर और विश्वसनीय, मशीन के साथ सिंक्रोनाइज़ेशन सटीकता की आवश्यकता होती है, आमतौर पर दीर्घकालिक उपयोग को बनाए रखने के लिए नियमित रखरखाव की आवश्यकता नहीं होती है।
रख-रखाव के बाद
1. सर्वो मोटर रियर रिटेनर के समायोजन को संचालित करता है।
2. बैकस्टॉप स्क्रू सटीक बॉल स्क्रू के साथ स्थित है और उच्च-सटीक रैखिक गाइड रेल द्वारा समर्थित है।
3.H प्रकार तुल्यकालिक बेल्ट तुल्यकालिक पहिया ड्राइव, उच्च संचरण सटीकता, कम शोर।
4. उच्च परिशुद्धता के साथ अप और डाउन एडजस्टेबल फाइन-ट्यूनिंग स्टॉप फिंगर को अपनाएं, और इसे बीम पर डबल लीनियर गाइड रेल के माध्यम से बाएँ और दाएँ घुमाएँ, जो स्टॉप फिंगर को बाएँ और दाएँ से किसी भी हिस्से में जाने की सटीकता सुनिश्चित करता है।
DA41 प्रणाली
नियंत्रण प्रणाली नीदरलैंड में DELEM कंपनी के DA41S नियंत्रण प्रणाली को अपनाती है। इसकी तकनीकी विशेषताएं इस प्रकार हैं:
1. एक्स अक्ष, रियर स्टॉप सर्वो मोटर नियंत्रण, नियंत्रण परिशुद्धता 0.1 मिमी
2. वाई अक्ष, झुकने कोण सर्वो मोटर नियंत्रण, नियंत्रण परिशुद्धता 0.01 मिमी
3. वाई-अक्ष गहराई गणना
4. मशीन संचालन समय गणना
.स्ट्रोक गिनती
6. मेमोरी फंक्शन बंद करें
7.100 प्रोग्राम स्टोरेज स्पेस, प्रत्येक प्रोग्राम में 25 कार्य चरण होते हैं
8. सतह पृष्ठ तक तेजी से पहुंच, बहुत सुविधाजनक मशीन ऑपरेटर
9. इसमें सामग्री से बचने के नियंत्रण और मोल्ड पैरामीटर सेटिंग का कार्य है
10. हाई-डेफिनिशन एलसीडी लिक्विड क्रिस्टल डिस्प्ले, फैशनेबल पैनल डिजाइन, फ्रेंडली ऑपरेशन इंटरफेस
11. अद्वितीय शॉर्टकट कुंजी डिजाइन अवधारणा, मोल्ड प्रोग्रामिंग और चयन, झुकने की प्रक्रिया प्रोग्रामिंग और संशोधन
स्विट्ज़रलैंड साइब-टच 8 डबल सर्वो नियंत्रक
1.स्विट्जरलैंड साइब-टच 8 डबल सर्वो कंटोलर
2. नियंत्रक नियंत्रण और एक्स, वाई कुल्हाड़ियों को समायोजित करें।
3. सर्वो ड्राइव नियंत्रण एक्स, वाई अक्ष।
4.HIWIN बॉल स्क्रू और रैखिक गाइड रेल 0.05 मिमी . की सटीकता के साथ
5.फ्रंट सपोर्ट ब्रैकेट
6.जर्मनी बॉश रेक्सरोथ हाइड्रोलिक वाल्व ब्लॉक।
7.जर्मनी ईएमबी ट्यूबिंग कनेक्टर।
8.जर्मनी सीमेंस मुख्य मोटर
9.फ्रांस श्नाइडर इलेक्ट्रिक्स।
10. हाइड्रोलिक और इलेक्ट्रिक अधिभार संरक्षण
11 ऊपरी और निचले मर जाते हैं (86 डिग्री, आर 0.6 मिमी, मटेरियल: 42 सीआरएमओ)
|
Estun E21 नियंत्रक
* स्वतंत्र रूप से प्रोग्राम करने योग्य अभिन्न कारक
* स्वचालित स्थिति नियंत्रण
* धुरी भत्ता ऑफसेट
आंतरिक समय रिले
* स्टॉक काउंटर
* बैकगेज स्थिति प्रदर्शन, 0.05 मिमी में संकल्प
|
|
|
डेलेम डीए -50 टच सीरीज
DA-50 टच श्रृंखला प्रेस ब्रेक नियंत्रण शक्तिशाली आर्थिक प्रेस ब्रेक के लिए आधुनिक कॉम्पैक्ट और बहुमुखी समाधान प्रदान करते हैं
अनुप्रयोग।
अत्याधुनिक प्रेस ब्रेक नियंत्रण पर आधारित ग्राफिकल प्रोग्रामिंग और संख्यात्मक प्रोग्रामिंग समाधान इष्टतम को सक्षम करते हैं
लचीलापन। वैकल्पिक डीए -60 टच श्रृंखला |
साइबेलेक साइबटच 8,12,15, स्विट्ज़रलैंड
CybTouch को विशेष रूप से CNC प्रेस ब्रेक के लिए डिज़ाइन किया गया है।
इसमें एक सहज और विशद रंग पूर्ण टच स्क्रीन और कार्यों का एक उच्च एकीकरण है।इसका मजबूत डिजाइन पैनल या हाउसिंग वर्जन में उपलब्ध है। इसकी बड़ी चाबियों, ऑनलाइन मदद, सरलीकृत सॉफ्टवेयर और कई अन्य स्वचालित कार्यों के लिए धन्यवाद जो लगातार ऑपरेटर का मार्गदर्शन करते हैं,
ग्राहक विशिष्ट कार्यक्षमता आश्वासन के लिए साइबटच ओपन आर्किटेक्चर अवधारणा।उपयोगकर्ता के अनुकूल प्रोग्रामिंग के कारण आसानी से
"सहज ज्ञान युक्त प्रोग्रामिंग" अवधारणा। |
|
Esautomotion S630, S640, S650, इटली
विशेष रूप से झुकने के लिए डिज़ाइन किए गए सॉफ़्टवेयर का बुद्धिमान दिल हमारे सभी वीआईएस -600 और 800 सीएनसी में धड़क रहा है, इस प्रकार हर प्रकार के प्रसंस्करण के साथ असाधारण प्रदर्शन की गारंटी देता है।
प्रत्येक ग्राहक की जरूरतों के अनुसार विकसित तदर्थ, हमारा टर्न की सॉफ्टवेयर सभी झुकने वाले अनुक्रमों को अनुकूलित करते हुए 2 डी और 3 डी विज़ुअलाइज़ेशन दोनों की अनुमति देता है।
अद्वितीय Esautomotion के विशिष्ट FLED (फास्ट लीर्निंग डिज़ाइन) दर्शन के लिए धन्यवाद, यह मशीन ऑपरेटर के काम को बहुत सरल और तेज करता है। |
|
| |
वैकल्पिक स्थापना
तेल शीतलन इकाई
हल्का पर्दा
लेजर संरक्षण
फ्रंट ऑटो फॉलो सपोर्ट
झुकने वाले रोबोट |
समर्पित फुट स्विच
दक्षिण कोरिया KACON पेडल स्विच, सेवा जीवन और परिचालन संवेदनशीलता में सुधार।आपातकालीन स्टॉप, अप और डाउन कंट्रोल डिवीजन के साथ।मशीन के संचालन को सुरक्षित और आसान बनाएं।
इसे मल्टी-फंक्शनल रॉकर Z1, Z2-axis, R-axis मैनुअल कंट्रोल से भी लैस किया जा सकता है। |
|
|
विविध प्रेस ब्रेक उपकरण
अनुकूलित डिजाइन झुकने को अधिक सरल और कुशल बना सकता है।42CrMo या C45 उच्च आवृत्ति शमन प्रक्रिया प्रेस ब्रेक उपकरण, यह टिकाऊ है।जंग और सुंदर उपस्थिति को रोकने के लिए विशेष सतह नाइट्राइडिंग उपचार का चयन किया जा सकता है।विशेष पंच और वीडीज़ को वर्कपीस के अनुसार अनुकूलित किया जा सकता है, और युआन समाधानों का एक पूरा सेट प्रदान करता है। |
सुपीरियर हाइड्रोलिक सिस्टम
एकीकृत हाइड्रोलिक प्रणाली, त्वरित प्रतिक्रिया।कम विफलता दर मशीन को सुरक्षित, कुशलतापूर्वक और स्थिर रूप से चलाती है। संपूर्ण
मानक की श्रृंखला गैल्वेनाइज्ड ठंडा खींचा पाइप और जर्मन फेर्रू प्रकार पाइप संयुक्त से लैस है।तेल रिसाव के जोखिम को कम करें
रबर और वेल्डेड सीमलेस टयूबिंग की तुलना में 50% तक।और लंबे समय तक सेवा जीवन हो सकता है। |
|
पैरामीटर:
|
मशीन टूल मॉडल
|
WC67K-100T / 3200
|
|
नाममात्र का दाब
|
1000 के.एन.
|
|
झुकने की लंबाई,
|
3200 मिमी
|
|
स्तंभों के बीच की दूरी
|
2600 मिमी
|
|
गले और मुंह की गहराई
|
320 मिमी
|
|
अधिकतम उद्घाटन ऊंचाई
|
400 मिमी
|
|
अधिकतम सिस्टम दबाव
|
25एमपीए
|
|
स्लाइडर गति सटीकता
|
पोजिशनिंग सटीकता
|
±0.05 मिमी
|
|
दोहराया स्थिति सटीकता
|
±0.02 मिमी
|
|
मुख्य मोटर शक्ति
|
शक्ति
|
7.5 किलोवाट
|
|
स्पीड
|
1500r/मिनट
|
|
सीएनसीप्रणाली
|
आदर्श
|
DA41S
|
|
तेल पंप
|
आदर्श
|
NB3-16
|
|
झुकने की सटीकता
|
कोण
|
±1°
|
|
सीधा
|
±0.7 मिमी / मी
|
